PREFORMAS
ALPHA® EXACTALLOY® Automoción
Preformas rectangulares para el uso con pasta de soldar.
ALPHA® EXACTALLOY®, Preformas rectangulares para el uso con pasta de soldar.
Las preformas pueden ser usadas para eliminar el proceso de soldadura por ola en algunos casos. Por ejemplo en automoción, la mayoría de los procesos de soldadura por ola se usan para soldar conectores sobre el PCB donde el resto de los componentes se montan en SMD con refusión, es conocido que la mayoría de los defectos son provocados por la soldadura por ola. La mayoría de los conectores hoy en día soportan el proceso de refusión. Con el uso de una preforma, el 100% de los taladros pueden ser rellenados con precisión simplemente añadiéndolas sobre el depósito de pasta que ha dejado la printer.
BENEFICIOS
- Elimina los problemas de pasta insuficiente.
- Incrementa el volumen de estaño de manera precisa.
- Ideal para aplicaciones Pin in Hole, eliminando la soldadura por ola.
- Reduce los residuos de flux al reducir la relación flux-soldadura sobre una pasta estandar.
- Elimina el uso de pantallas «stepped».
- Compatible con las librerias estandar de las pick & place.
- Compatible con boquillas estandar.
- Disponibles en todos las aleaciones estandar.
CARACTERÍSTICAS
- Tamaños 1406, 1206, 0805, 0603, 0402, 03015, 0202, 0201 y algunos otros para el uso con pasta de soldar.
- Tamaños de la mitad de altura disponibles 0402H, 0603H & 0805H.
- No contienen flux, usarán el de la pasta en refusión.
- Aleaciones SnPb y Lead Free.
- Disponibles en reel de 7 y 13″.
- NEW, Aleación de baja temperatura- Sn42Bi57.6Ag0.4.

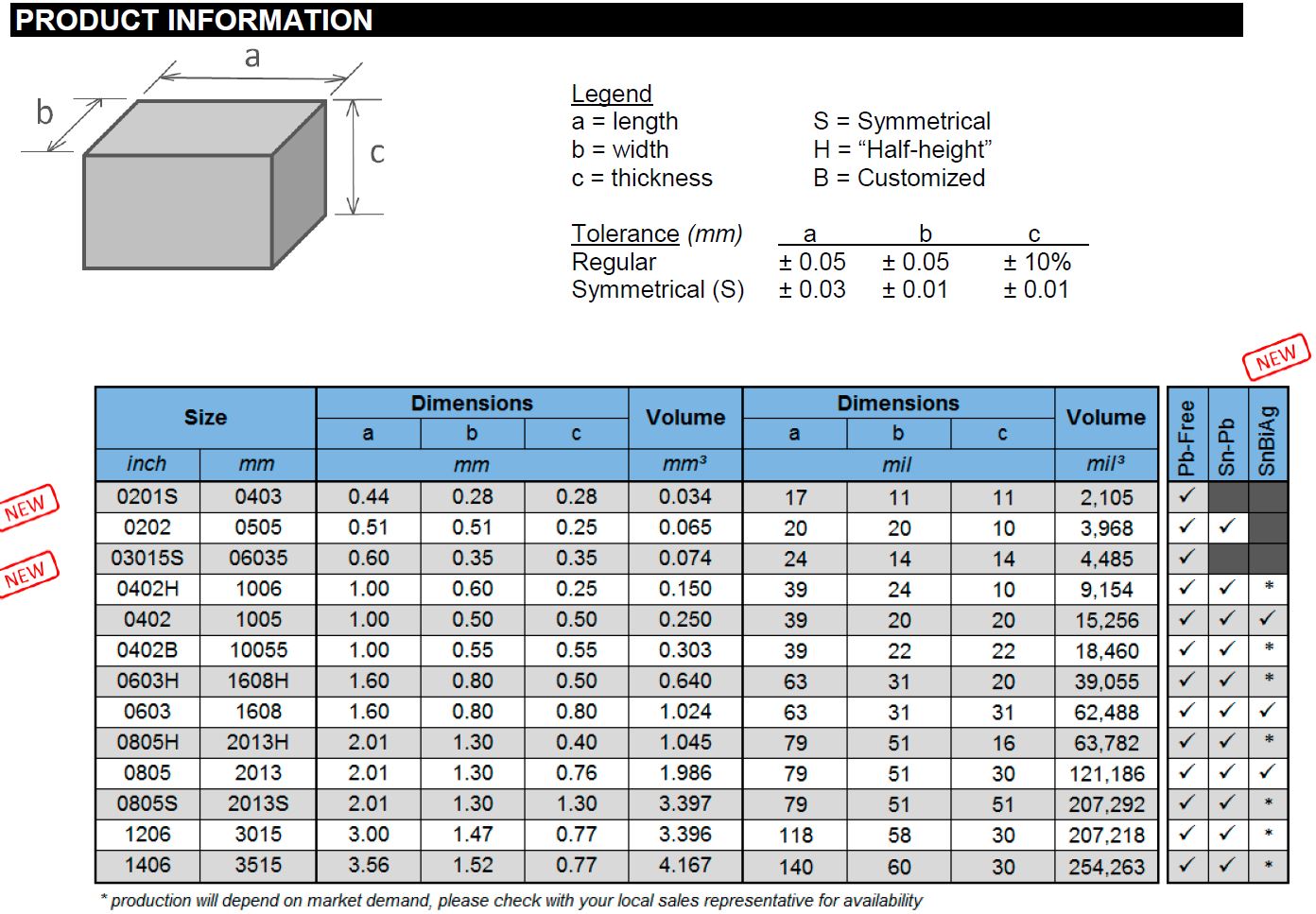

INFORMACIÓN DE PRODUCTO
PDF
- Diseñado para atacar directamente a un pad de SMD.
- Disco de Cobre con Oro sobre Ni Plating para fiabilidad a largo plazo.
APLICACIONES
- Previene el pandeo en los grandes componentes como BGA durante la soldadura que provoca cortos en las esquinas simpemente poniendo un bloque en cada esquina.
- Crea un hueco para pasta y preformas bajo los cuerpos de los componentes grandes en aplicaciones Pin in paste.
PROCESOS RECOMENDADOS
FICHA TÉCNICA
ALPHA® External Flux coating
Para uso con Preformas Exactalloy®.
Las preformas recubiertas Exactalloy ofrecen un significativo incremento en productividad en procesos que requieren flux. Están disponibles entodos los niveles de actividad. Con el proceso de cristalización de Alpha, los recubrimientos son fundidos en una superficie clara y contínua, con una resistencia muy alta a la descamación o pérdida de flux durante el almacenaje y manipulación.
El flux externo es diseñado para para que se vuelva activo antes de la fusión completa de la preforma, éste fluye para cubrir la preforma durante su transformación de sólido a líquido, mientras proporciona la acción de mojado sobre las superficies a soldar. Esta característica, tambien proporciona un porcentaje en peso muy bajo para proporcionar un buen mojado en comparación con las preformas rellenas de flux, los porcentajes van desde el 0.25% hasta el 1.5% y son suficientes para la mayoría de las aplicaciones.
BENEFICIOS
- Bajo porcentaje de flux, (0.25 a 1.5% en peso).
- Residuo muy bajo.
- Mojado muy superior a las que tienen el flux interno.
- Posibilidad de adición de color para fácil identificación.
- Amplio rango de niveles de actividad.
DATOS TÉCNICOS
PDF
