ESPECIFICACIONES TÉCNICAS
Centrado con el sistema VISION
Colocación totalmente automatizada
Corrección automática de fiduciales y detección de marcas defectuosas
Cambio automático de boquillas
Los datos de recogida y colocación se pueden introducir manualmente en el modo TEACH-IN o se pueden convertir desde varios sistemas de datos CAD.
Opción de dispensado de adhesivos
Las máquinas aceptan una cabeza de dispensación que puede poner el adhesivos o pasta antes del componente.
alta flexibilidad
Combina la precisión mecánica con un sistema de reconocimiento de patrones de alta calidad integrado en un software de programación potente y fácil de usar. La productividad y flexibilidad, su rápido cambio y sus bajos requisitos de mantenimiento reducen el coste total de propiedad (TCO) al nivel exigido por los entornos de producción actuales, tan sensibles a los costes.

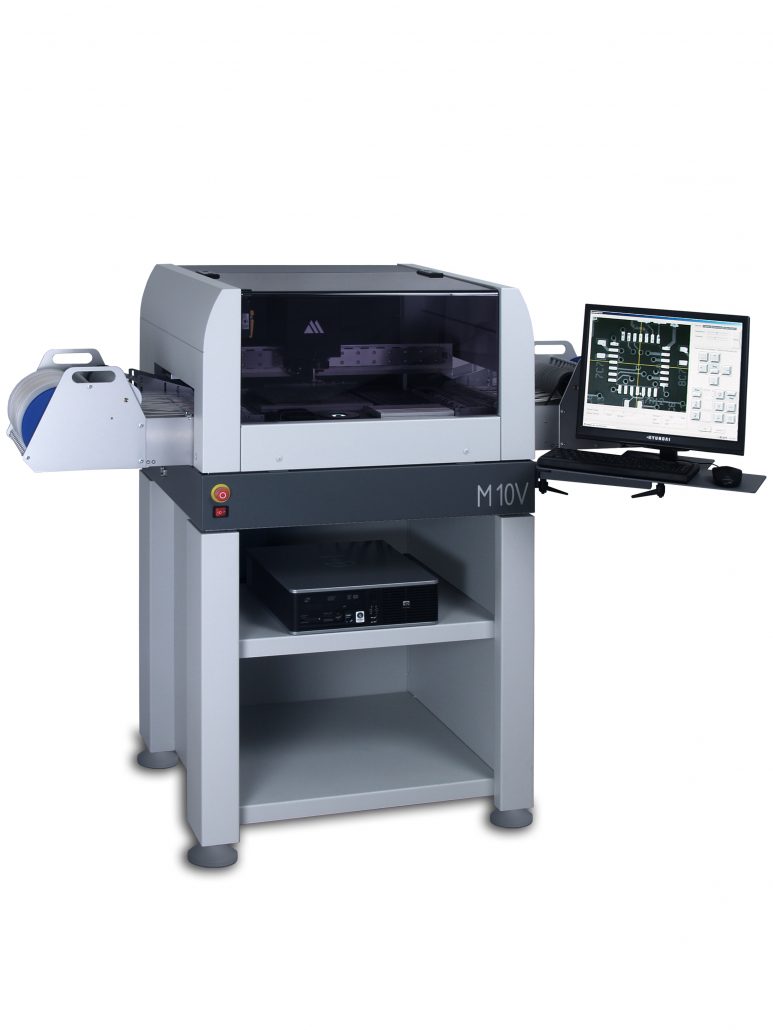

M10v
Máquina pick & place M10V[/caption]
Área de trabajo de 300 x 400 mm
Max 40 feeders de 8mm o 32 feeders de 8mm + 20 sticks de SO8
Rango desde 0201 hasta 40 x 40 mm
Pitch up to 0.5 mm
Tapes 8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm / Sticks SO8–PLCC84 / Trays / Bulk – loose components
Velocidad de montaje 1200 – 1600 cph
Precisión de montaje mejor que 0.08 mm
Cambio de boquilla automático, 8 boquillas con reconocimiento automático de presencia de boquilla
Resolución XY 5µm, (codificadores lineares estándar)
Dimensiones y peso
750 x 830 x 550 mm,
70 kg

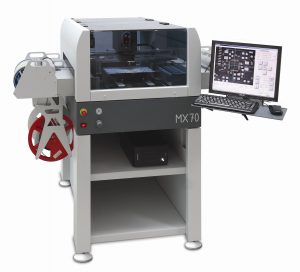

MX70
Área de trabajo de 330 x 500 mm
64 feeders of 8 mm tapes + 30 sticks of SO8
Range from 0201 to 40 x 40 mm
Pitch up to 0.4 mm
Tapes 8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm / Sticks SO8–PLCC84 / Trays / Bulk – loose components
Placement rate 2000 – 2400 cph
Placement accuracy better than 0.08 mm
Nozzle changer Automatic, 8 nozzles with automatic sensing of nozzle presence
XY resolution 5µm, (linear encoders as standard)
Dimensions and weight
750 x 1100 x 1350 mm,
150 kg

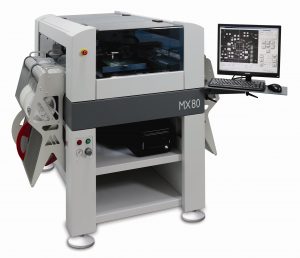

mx80
Área de trabajo de 325 x 500 mm
80 feeders for 8 mm tapes + 30 sticks of SO8 – SO16
Range from 0201 to 40 x 40 mm
Pitch up to 0.4 mm
Tapes 8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm / Sticks SO8–PLCC84 / Trays / Bulk – loose components
Placement rate 3200 – 4000 cph
Placement accuracy better than 0.08 mm
Nozzle changer Automatic, 8 nozzles with automatic sensing of nozzle presence
XY resolution 5µm, (linear encoders as standard)
Dimensions and weight
900 x 1250 x 1230 mm,
250 kg
