Desde soluciones estándar hasta aplicaciones de alta gama, los sistemas INSIGNUM satisfacen todos los requisitos de marcado láser de circuitos impresos. Ya sea láser de CO₂ o de fibra, se puede integrar el láser adecuado para cada aplicación. Gracias a su versatilidad, se pueden procesar con precisión materiales como resinas de soldadura, metales, plásticos y cerámicas.
comprometidos con la innovación

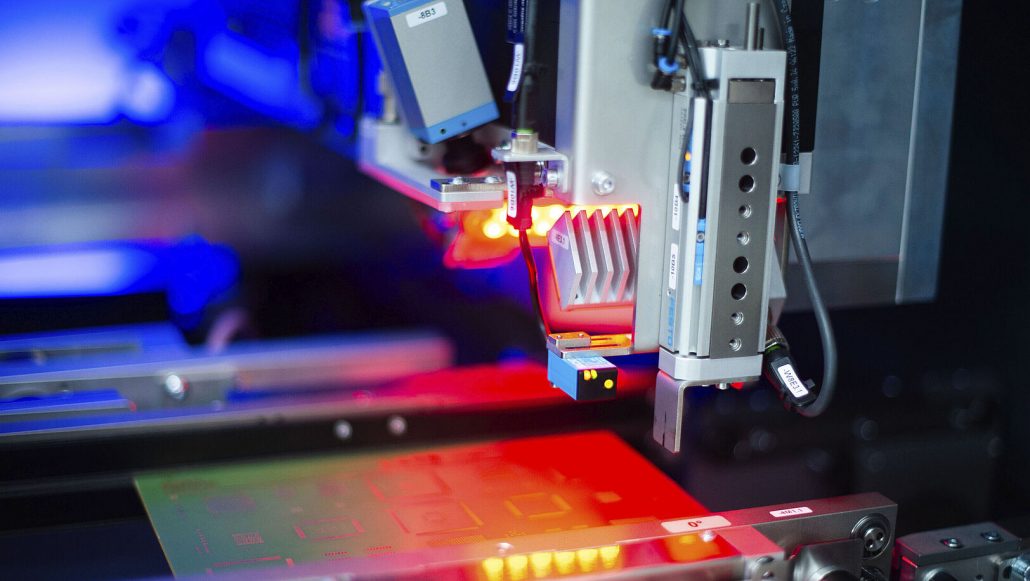

Láser de CO₂
El láser de CO₂ se utiliza principalmente para marcar resinas de soldadura. Durante el cambio de color, la pérdida de material es mínima y no se producen efectos adversos debido a las influencias ambientales. Sin embargo, el contraste del marcado depende de la resina de soldadura.
- Óptimo para resistencias de soldadura
- Especialmente cuidadoso con los materiales
- Solución rentable
laser de fibra
El láser de fibra es ideal para marcar circuitos impresos mediante la eliminación de la resina de soldadura. El marcado requiere una capa de cobre debajo de la resina.
La ventaja: el contraste del marcado es independiente de la resina de soldadura; solo se requieren cambios mínimos o nulos de parámetros para una amplia gama de resinas. Además, permite marcar una amplia variedad de metales, plásticos y cerámicas.
- Óptimo para metal, plástico, cerámica, etc.
- Alto contraste
- Tiempos de configuración reducidos
Trazabilidad mediante redes
Con los sistemas INSIGNUM, cada producto es único gracias al etiquetado preciso y a la interconexión inteligente de datos. Nuestros sistemas están completamente interconectados horizontalmente a lo largo de la línea de producción y verticalmente mediante sistemas MES.
- Interfaces: Gracias a interfaces estándar consolidadas como HERMES o los sistemas MES, la integración se logra sin problemas. Si es necesario, también podemos desarrollar interfaces personalizadas.
- Programación fuera de línea: Se pueden agregar nuevos productos directamente durante la operación automática, sin tiempo de inactividad.
GAMA DE PRODUCTOS

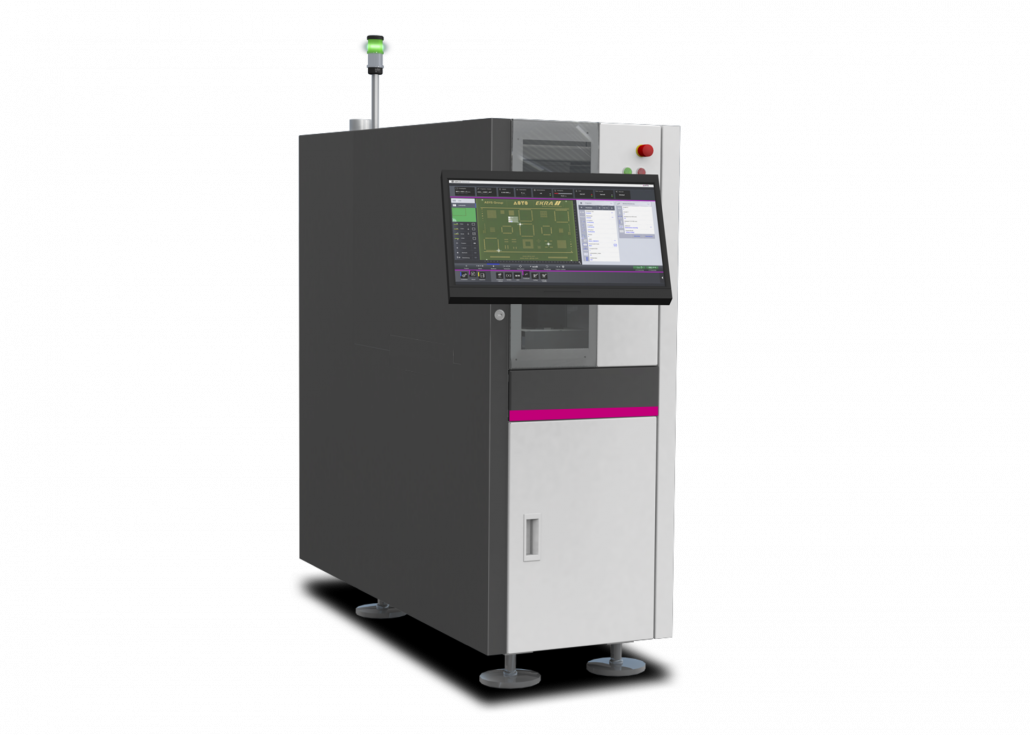

insignum 1000
El INSIGNUM 1000 es un sistema de marcado autónomo semiautomatizado con carga por cajón y requisitos mínimos de espacio.
- Área de marcado hasta 240 mm
- Láser de CO₂/fibra
- Formatos de PCB 460 x 460 mm.

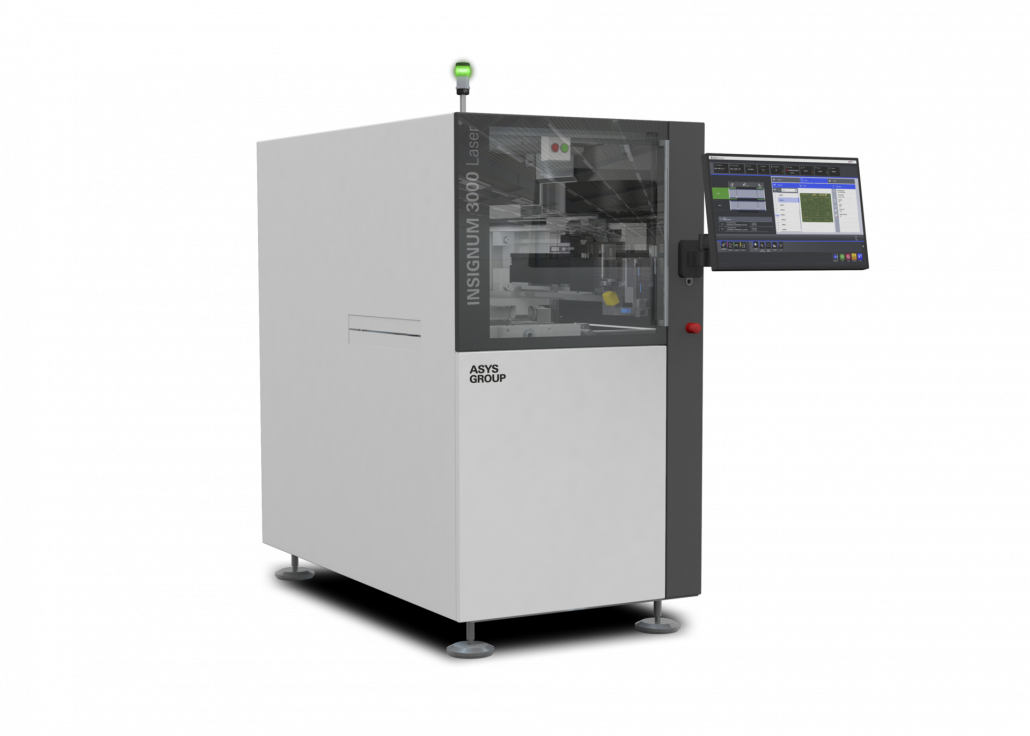

insignum 3000
El láser INSIGNUM 3000 es una máquina rentable para marcar placas de circuitos impresos con un láser de CO₂.
- Formatos de PCB 460 x 460 mm
- Área de marcado 400 x 400 mm
- Precisión de posicionamiento ± 150 µm a 5 Sigma
- Tiempo de ciclo 1 segundo / marcado
- Tamaños de módulo reducidos a 5 milésimas
- Láser de CO₂/fibra
- Marcado de doble cara

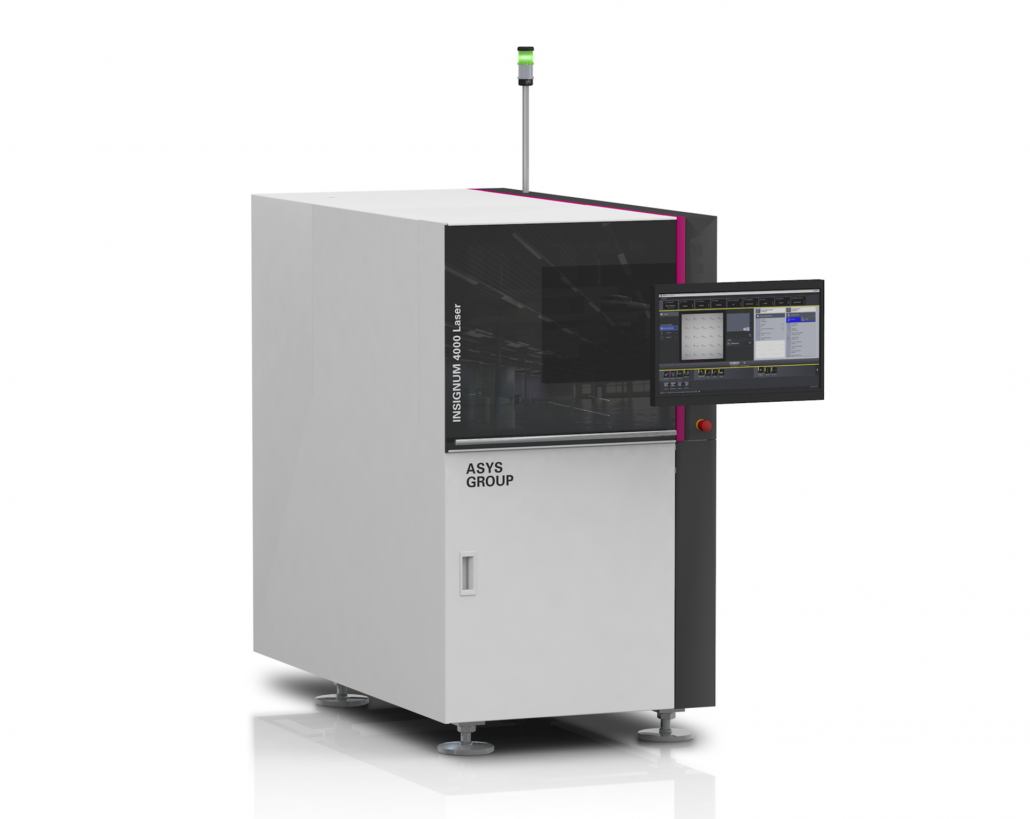

insignum 4000
El sistema de marcado láser de alta gama permite un proceso completo de marcado y verificación, incluida la manipulación, en menos de 4,8 segundos.
- Formatos de PCB 508 x 508 mm
- Área de marcado 508 × 508 mm
- Precisión de posicionamiento ± 100 µm a 5 Sigma
- Tiempo de ciclo 0,7 segundos / marcado
- Tamaños de módulo de hasta 5 mil
- Láser de CO₂/fibra
- Marcado a doble cara mediante estación de giro integrada
- Interfaz de usuario simple: guía de usuario clara y fácil de usar
