La serie MYSmart de Mycronic ofrece un amplio rango de soluciones especializadas de barnizado y dispensación. Algunas de las características estándar incluyen sistemas de detección láser de alta precisión, algoritmos robustos de fiduciales y más.
Esta serie ofrece soluciones de barnizado y dispensación óptimas ya sea para alto volumen de producción o para trabajar en lotes con su línea de máquinas de sobremesa.
CONFORMAL COATING MADE SIMPLE
Gracias a las máquinas MYSmart MYC tanto en línea como de sobremesa de Mycronic se consigue una plataforma altamente capaz, simple de programar y operar pero lo suficientemente potente como para agregar un valor cada vez mayor a sus operaciones en línea, a medida que crecen las demandas de volumen, complejidad y automatización.

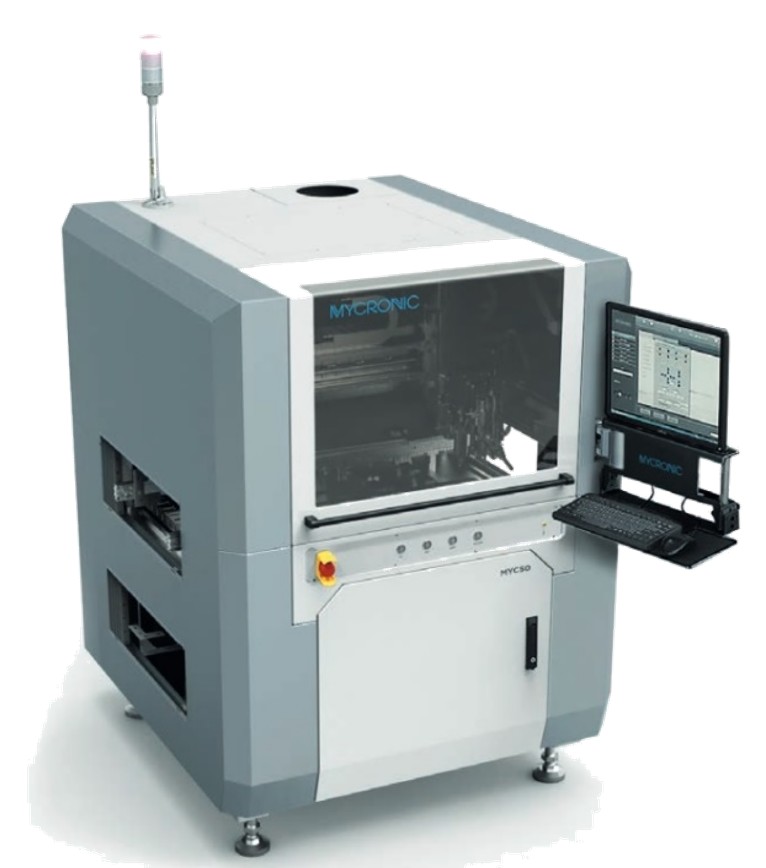

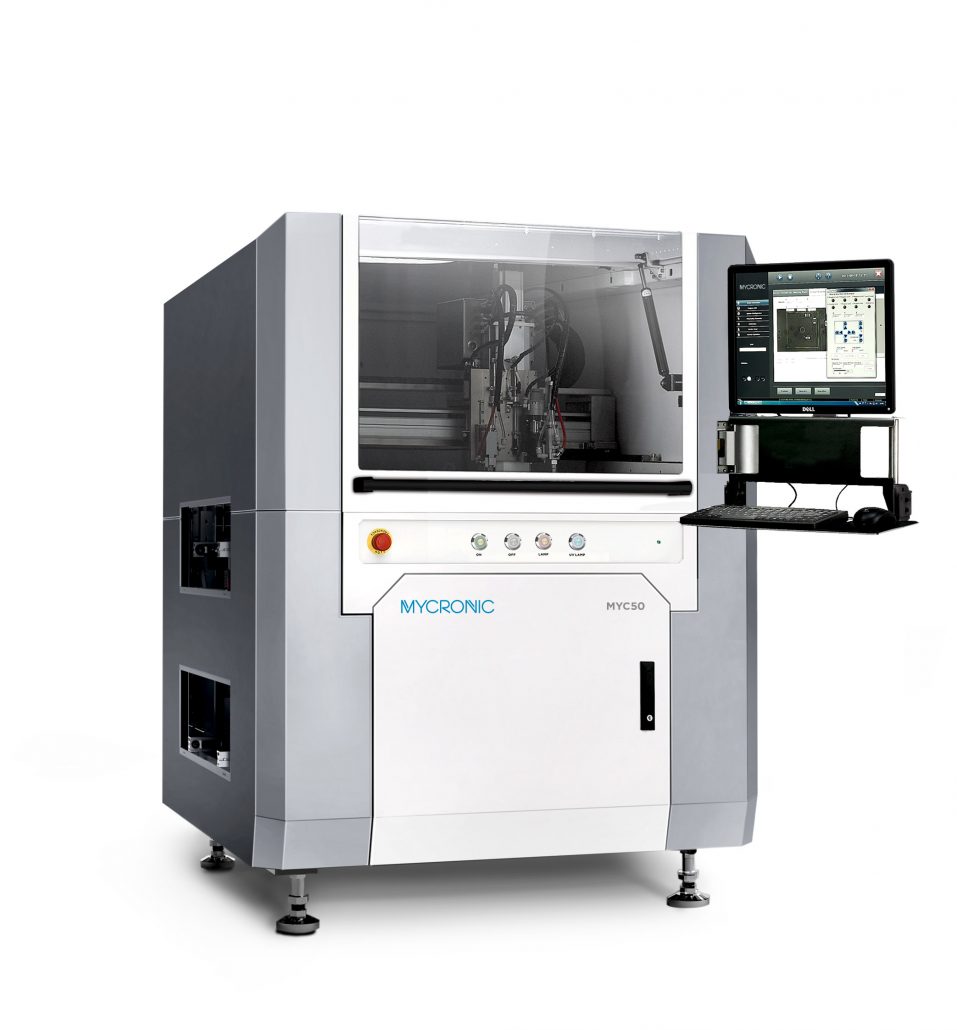

MYC50 - EN lÍNEA
La MYC50 es un sistema automático de barnizado selectivo de alto rendimiento que garantiza una producción continua en una gama de aplicaciones de pequeño, mediano y alto volumen.
Además, gracias a su robustez y sistemas avanzados de ejes de movimiento, ofrece a los fabricantes la combinación ideal de velocidad y precisión para una variedad infinita de diferentes procesos.
CARACTERÍSTICAS ESTÁNDAR
Alta precisión de dispensación gracias al uso de servomotores diseñados para una operación de alta velocidad con extrema precisión.
Velocidad de robot de 800 mm/seg a una aceleración de 0,8G.
Sistema estándar de transporte de cadena con ajuste automático de ancho para aplicaciones totalmente en línea
El sistema permite configurar hasta tres aplicadores que se adaptan al proceso más complejo de coating.
Se pueden conectar múltiples aplicadores en paralelo para cubrir un multipanel para un máximo rendimiento

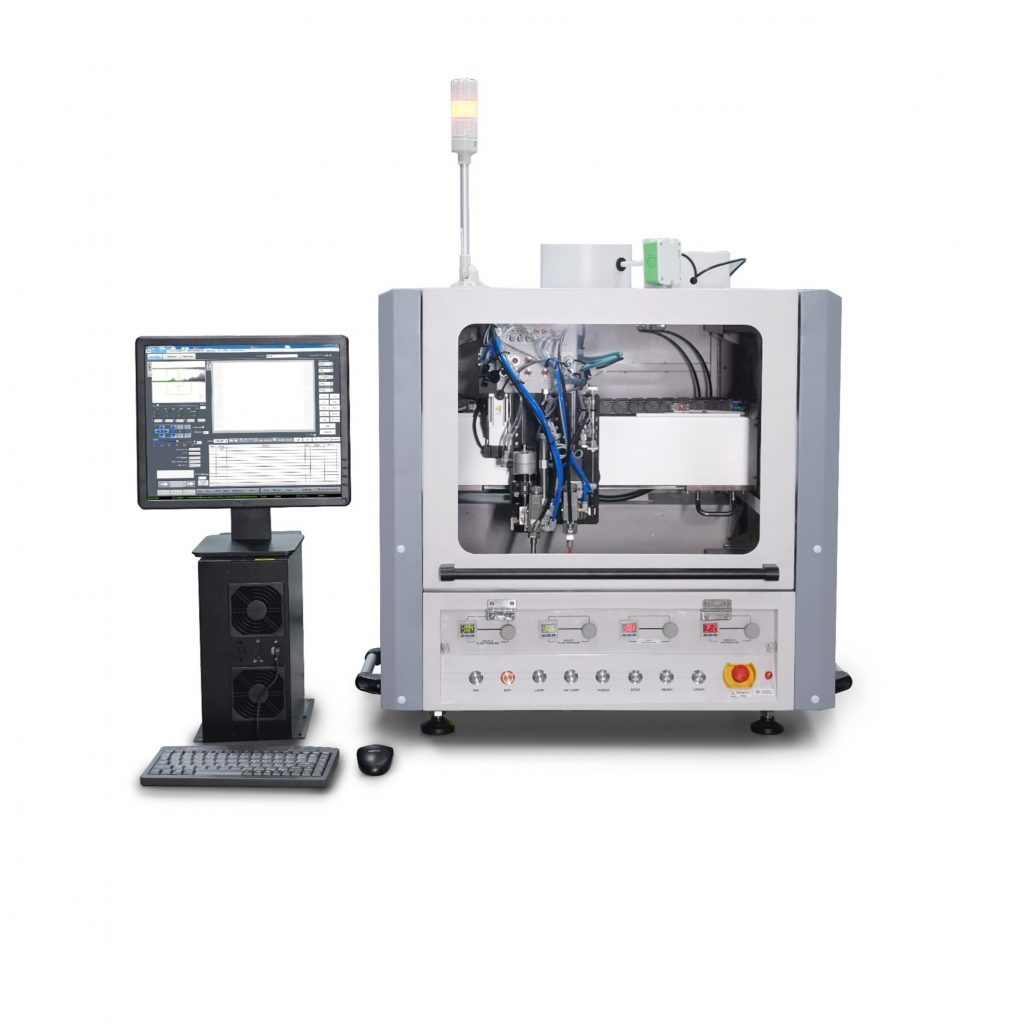

MYC10 - SOBREMESA
La versión MYC10 de sobremesa comparte muchas de las características de la versión en línea.
El sistema de sobremesa le permite instalar hasta dos aplicadores y la cámara.
CARACTERÍSTICAS ESTÁNDAR
MYC10 es un robot flexible de tres ejes con capacidad opcional de inclinación y rotación que es adecuado para prácticamente cualquier aplicación de recubrimiento selectivo de sobremesa. MYC10 cuenta con una robusta plataforma de movimiento aéreo que emplea servomotores y husillo de bolas de precisión.

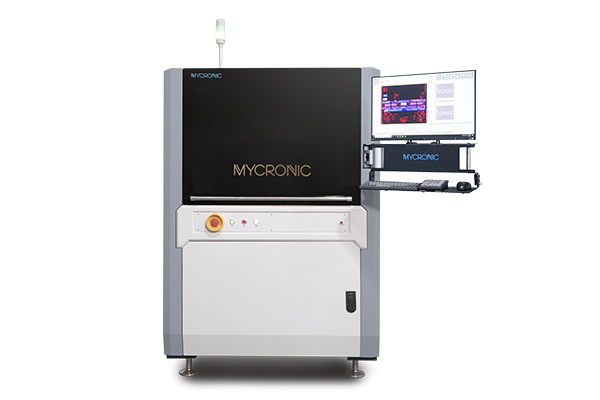

Inspección de barnizado i70X
El sistema cuenta con una avanzada tecnología de escaneo con iluminación LED multicolor que proporciona imágenes sin parallax. La óptica, junto con una impresionante distancia de escaneo de hasta 100 mm, permite inspeccionar sin sombras productos con geometrías altas. El i70X puede inspeccionar al 100 % junto a un conector, independientemente de si se encuentra en el borde de un producto o en el centro de una placa de circuito impreso. Los escaneos completos de alta resolución con el modelo más grande tardan menos de 25 segundos. Se pueden detectar fácilmente defectos como grietas, huecos y contaminación. Con el software opcional de medición de espesor, se puede mostrar un mapa de colores, lo que permite comprobar rápidamente si el recubrimiento cumple con las especificaciones.
- Escaneo de color en alta resolución
- Iluminación LED multicolor
- Lente acromática para una visualización sin parallax
- Programación sencilla: software rápido e intuitivo con interfaz de sencillo uso
- Velocidad de escaneo rápida: el tiempo para un escaneo completo y el procesamiento es < 25 s, y los resultados están disponibles de inmediato
- Compatible con la trazabilidad MES: se pueden leer códigos de barras en cada PCB con la opción opcional de códigos de barras 2D. Los resultados y los detalles se pueden conectar a su MES para la trazabilidad del producto

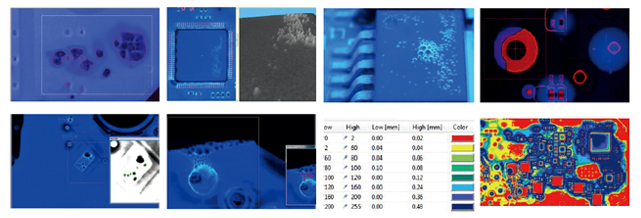

Detección de defectos en el proceso: defectos tales como grietas, voids, exceso de pulverización, contaminación, salpicaduras, piel de naranja, burbujas y medición del espesor.
